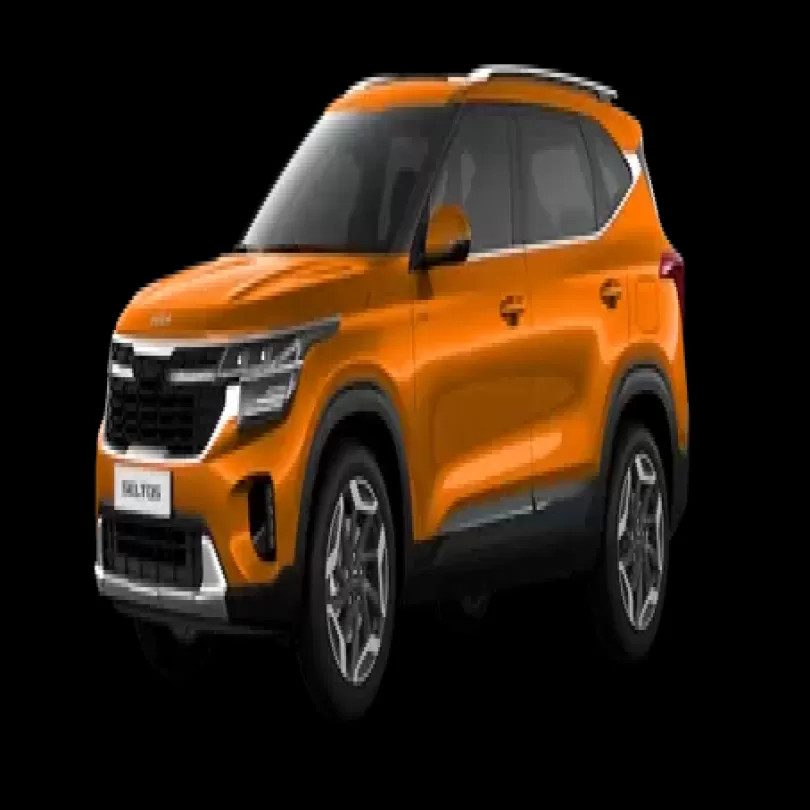

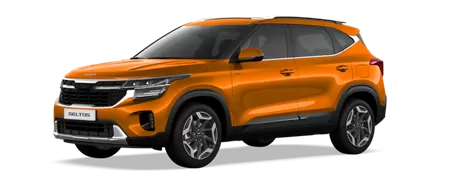

XE Ô TÔ + HỆ THỐNG MODULE ĐÀO TẠO

Thiết bị (mô hình) cho đào tạo nghề sản xuất  theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015; ISO Hệ thống Quản lý An toàn và sức khoẻ nghề nghiệp ISO 45001:2018; Hệ thống Quản lý an toàn thông tin ISO/IEC: 27001:2022.

Hình ảnh minh họa, màu sắc thực tế giao hàng có thể khác

2. Các module kết nối máy tính kèm theo

2.1. Module tạo pan điện tử

Đặc điểm, thông số kỹ thuật chính:

- Bộ tạo pan có giao diện thân thiện, dễ sử dụng, cho phép thao tác theo các chế độ nhập lỗi, tùy chỉnh, cài đặt các lỗi tổ hợp (dành cho giáo viên khi đăng nhập vào hệ thống bằng Password).

- Sử dụng kết nối không dây chuẩn Wifi để tạo nên sự đơn giản cho việc lắp đặt và sử dụng.

- Bộ tạo pan có khả năng giao tiếp, đồng bộ hóa với các bộ tạo pan khác thông qua giao tiếp Wifi chuẩn IEEE 802.11 tần số 2.4 GHz và trạm thu wifi được kết nối với máy tính thông qua chuẩn giao tiếp USB, qua đó cho phép mở rộng và kết nối các thiết bị thành hệ thống thực tập đồng bộ, giúp giáo viên dễ dàng kiểm soát, kiểm tra và đánh giá kết quả thực tập của các học viên

- Thực hiện các phép tạo pan và đo trực tiếp mà không cần tháo, dỡ với các bộ giắc chờ cho phép dễ dàng lấy các tín hiệu để chẩn đoán. Các tính năng tạo pan bao gồm:

• Tạo lỗi đứt dây tín hiệu.

• Tạo lỗi tín hiệu chập chờn.

• Tạo lỗi tín hiệu bị chạm mát.

• Tạo lỗi sai giá trị điện áp của tín hiệu.

• Tạo lỗi sai tín hiệu điều khiển xung điện

- Bộ tạo pan bao gồm:

• 01 màn hình LCD 3.2 inch TFT, độ phân giải 320x240 pixels, hiển thị thông tin mã lỗi cài đặt.

• 01 phím điều hướng sử dụng loại núm xoay vô cấp cùng với các menu hiển thị trên màn hình dạng con trượt để nhập lỗi (pan) cho hệ thống. Có thể cài đặt lỗi đơn hoặc lỗi tổ hợp, các lỗi tổ hợp có thể được tùy chỉnh theo yêu cầu của giáo viên.

• 24 đèn LED báo lỗi được chọn, các đèn LED chỉ báo lỗi khi giáo viên lựa chọn và có thể tắt đi khi đã chọn lỗi xong, có thể reset lỗi để hệ thống hoạt động bình thường.

• Bộ thu tín hiệu WIFI - cổng giao tiếp USB (kết nối với máy vi tính cho phép giáo viên có thể tạo lỗi gián tiếp từ xa thông qua máy tính)

• 24 Cực đo kiểm, lấy tín hiệu bằng giắc 2mm.

• Cổng giao tiếp YD55-53 tích hợp toàn bộ dây nguồn để kết nối với các thiết bị, panel, module đào tạo (chuẩn kết nối chung cho phép bộ tạo pan điện tử có ghép nối các các thiết bị đào tạo khác nhau)

• Đĩa cài đặt phần mềm, hướng dẫn sử dụng

2.2. Module cung cấp, đo kiểm và hiển thị

Đặc điểm, thông số kỹ thuật chính:

Module bao gồm:.

+ Bộ phận cung cấp điện áp: Được sử dụng để cung cấp điện áp hoặc tín hiệu điện cho các cảm biến, các cơ cấu chấp hành để thực hiện các bài tập tương tác với các thiết bị điện.

- Cho phép chuyển đổi tín hiệu điện áp AC220V/DC12;5V

- Đầu ra tương tự như điện áp cố định 12V/5V

- Cung cấp điện áp dưới dạng xung với bề rộng có thể thay đổi PWM (dùng để điều khiển các cơ cấu chấp hành dùng solenoid điện như van ISC, vòi phun, Van VVTi)

- Cung cấp điện áp luân chuyển cực để điều khiển mô tơ bước

- Trên module được trang bị 01 màn hình LCD và 01 bàn phím mềm để cài đặt các chế độ cung cấp nguồn cho các nội dung thí nghiệm điện khác nhau.

+ Bộ phận hiển thị thông tin: Bộ phận này có nhiệm vụ hiển thị các thông tin tín hiệu đo được từ các cảm biến và cơ cấu chấp hành:

- Tín hiệu điện áp một chiều

- Tín hiệu về cường độ dòng điện

- Tín hiệu về điện trở

- Tín hiệu dạng xung sóng (Osiloscope) hiển thị đến 4 kênh tín hiệu trên màn hình máy tính, khảo sát tín hiện của các cảm biến, các cơ cấu chấp hành theo thời gian thực.

+ Các bộ phận khác: Công tắc, dây nguồn, cầu chì, các giắc cắm điện, que đo kiểm, cáp kết nối máy tính.

+ Giao tiếp chuẩn RS232/USB

+ Đĩa cài đặt phần mềm, hướng dẫn sử dụng.

2.3 Module chẩn đoán lỗi điện tử OBD

- Thực hiện các bài thực hành chẩn đoán lỗi hệ thống điều khiển, khảo sát dữ liệu hiện thời hệ thống điều khiển động cơ

- Đọc lỗi và giải thích code lỗi động cơ theo chuẩn OBD

- Xóa lỗi

- Hiển thị dữ liệu tín hiệu đầu và và đầu ra của một số tín hiệu hệ thống điều khiển theo thời gian thực dưới dạng số hoặc đồ thị.

- Thực hiện phép đo các hệ thống khi đang hoạt động

PHẦN KỆ ĐỠ CHUYÊN DÙNG:

- Kệ đỡ được thiết kế chuyên nghiệp, dùng để đỡ máy tính, máy in, màn hình, tài liệu tham khảo, thiết bị đo kiểm và chẩn đoán chuyên dùng.

- Kệ đỡ được làm bằng thép sơn tĩnh điện, có tủ khóa bảo vệ. Trên kệ có bố trí tay đẩy, các bánh xe có khóa hãm để tiện di chuyển
