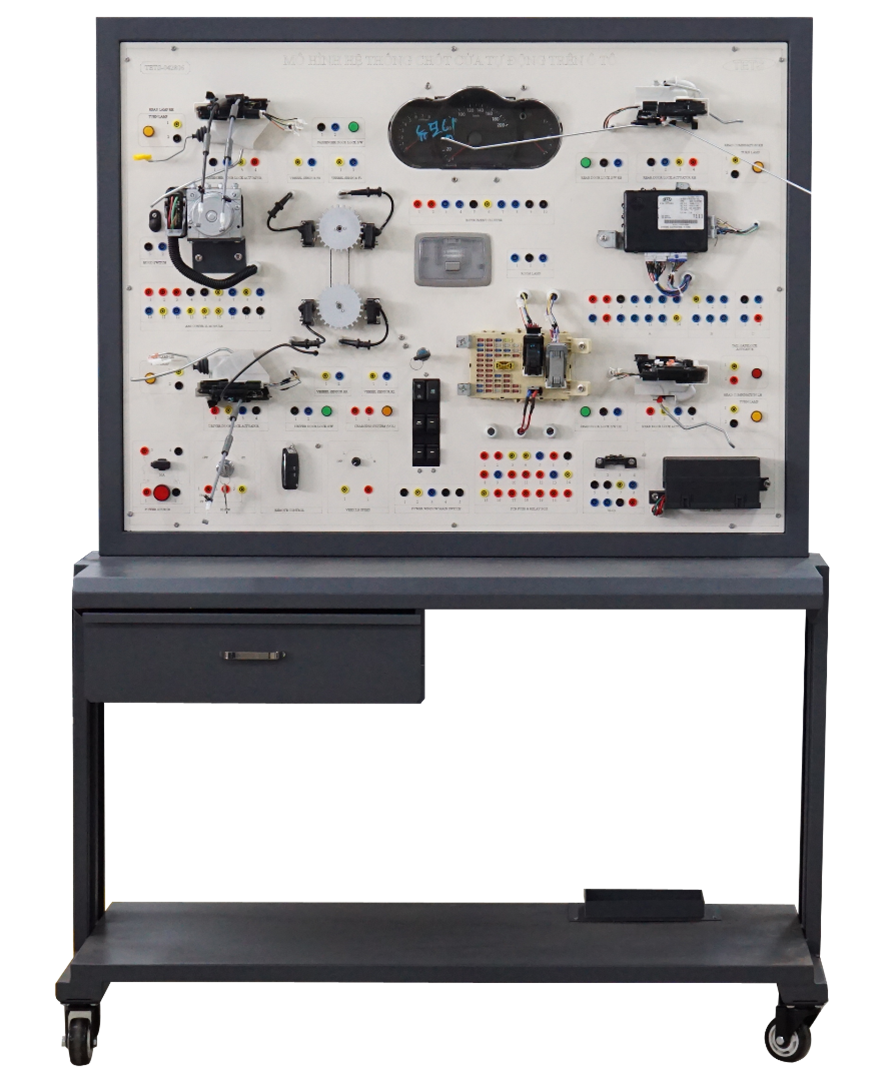

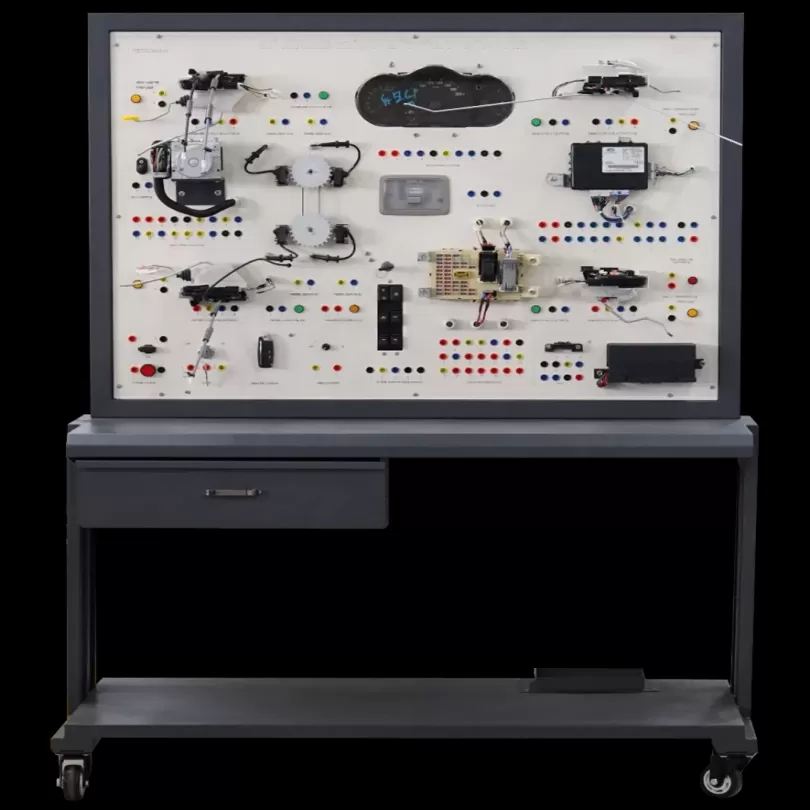

MÔ HÌNH HỆ THỐNG CHỐT CỬA TỰ ĐỘNG TRÊN Ô TÔ

Thiết bị (mô hình) cho đào tạo nghề sản xuất  theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015; ISO Hệ thống Quản lý An toàn và sức khoẻ nghề nghiệp ISO 45001:2018; Hệ thống Quản lý an toàn thông tin ISO/IEC: 27001:2022.

THÔNG SỐ KỸ THUẬT

A. Chức năng của mô hình:

+ Tìm hiểu nguyên lý cấu tạo của các hệ thống khoá cửa tự động trên ô tô.

+ Rèn luyện kỹ năng chẩn đoán, tìm pan, xử lý, khắc phục hư hỏng hệ thống khoá cửa

B. Đặc điểm mô hình

- Mô hình sản xuất với vật tư chính là linh kiện đã qua sử dụng trên các đời xe từ 2017 đến nay chất lượng còn trên 80% được làm mới, dùng để thiết kế và lắp ráp thành mô hình với hệ thống khung giá bố trí khoa học, hợp lý, đảm bảo phục vụ tốt công tác đào tạo dạy nghề

C. Thông số kỹ thuật thiết bị

1. Các thiết bị chính hệ thống điện thân xe:

+ ECU điều khiển khoá cửa

+ Bộ công tắc báo mở cửa

+ 04 Mô tơ khoá cửa

+ 04 Cụm công tắc điều khiển khoá cửa người lái

+ 01 Bộ khoá điện

+ 01 Chìa khoá từ xa

+ Đồng hồ taplo

+ Bình ắc quy hoặc chuyển đổi nguồn 12V

2. Bộ tạo Pan điện tử (mô phỏng sự cố hệ thống điều khiển):

- Bộ tạo pan có giao diện thân thiện, dễ sử dụng, cho phép thao tác theo các chế độ nhập lỗi, tùy chỉnh, cài đặt các lỗi tổ hợp (dành cho giáo viên khi đăng nhập vào hệ thống bằng Password).

- Sử dụng kết nối không dây chuẩn Wifi để tạo nên sự đơn giản cho việc lắp đặt và sử dụng.

- Bộ tạo pan có khả năng giao tiếp, đồng bộ hóa với các bộ tạo pan khác thông qua giao tiếp Wifi chuẩn IEEE 802.11 tần số 2.4 GHz và trạm thu wifi được kết nối với máy tính thông qua chuẩn giao tiếp USB, qua đó cho phép mở rộng và kết nối các thiết bị thành hệ thống thực tập đồng bộ, giúp giáo viên dễ dàng kiểm soát, kiểm tra và đánh giá kết quả thực tập của các học viên

- Thực hiện các phép tạo pan và đo trực tiếp mà không cần tháo, dỡ với các bộ giắc chờ cho phép dễ dàng lấy các tín hiệu để chẩn đoán. Các tính năng tạo pan bao gồm:

• Tạo lỗi đứt dây tín hiệu.

• Tạo lỗi tín hiệu chập chờn.

• Tạo lỗi tín hiệu bị chạm mát.

• Tạo lỗi sai giá trị điện áp của tín hiệu.

• Tạo lỗi sai tín hiệu điều khiển xung điện

- Bộ tạo pan bao gồm:

• 01 màn hình LCD 3.2 inch TFT, độ phân giải 320x240 pixels, hiển thị thông tin mã lỗi cài đặt.

• 01 phím điều hướng sử dụng loại núm xoay vô cấp cùng với các menu hiển thị trên màn hình dạng con trượt để nhập lỗi (pan) cho hệ thống. Có thể cài đặt lỗi đơn hoặc lỗi tổ hợp, các lỗi tổ hợp có thể được tùy chỉnh theo yêu cầu của giáo viên.

• 24 đèn LED báo lỗi được chọn, các đèn LED chỉ báo lỗi khi giáo viên lựa chọn và có thể tắt đi khi đã chọn lỗi xong, có thể reset lỗi để hệ thống hoạt động bình thường.

• Bộ thu tín hiệu WIFI - cổng giao tiếp USB (kết nối với máy vi tính cho phép giáo viên có thể tạo lỗi gián tiếp từ xa thông qua máy tính)

• 24 Cực đo kiểm, lấy tín hiệu bằng giắc 2mm.

• Cổng giao tiếp YD55-53 tích hợp toàn bộ dây nguồn để kết nối với các thiết bị, panel, module đào tạo (chuẩn kết nối chung cho phép bộ tạo pan điện tử có ghép nối các các thiết bị đào tạo khác nhau)
