MÔ HÌNH ĐỘNG CƠ PHUN XĂNG ĐIỆN TỬ VIOS 2017 CÓ HỘP SỐ TỰ ĐỘNG ĐI KÈM DÙNG ĐỂ THÁO, LẮP, CÓ ĐẦY ĐỦ CÁC BỘ PHẬN VÀ GIÁ XOAY

Thiết bị (mô hình) cho đào tạo nghề sản xuất  theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015; ISO Hệ thống Quản lý An toàn và sức khoẻ nghề nghiệp ISO 45001:2018; Hệ thống Quản lý an toàn thông tin ISO/IEC: 27001:2022.

THÔNG SỐ KỸ THUẬT

Mô hình động cơ phun xăng điện tử Vios 2017 có hộp số tự động đi kèm dùng để tháo, lắp, có đầy đủ các bộ phận và giá xoay

Thông số kỹ thuật:

Mô hình sản xuất với vật tư chính là linh kiện đã qua sử dụng lắp trên xe Toyota của đời xe từ 2017 đến nay chất lượng còn trên 80%, được làm mới dùng để thiết kế, chế tạo và lắp ráp thành mô hình với hệ thống khung giá bố trí khoa học, hợp lý, đảm bảo thẩm mỹ và chất lượng phục vụ tốt cho công tác đào tạo nghề.

- Bộ thiết bị bao gồm các phần:

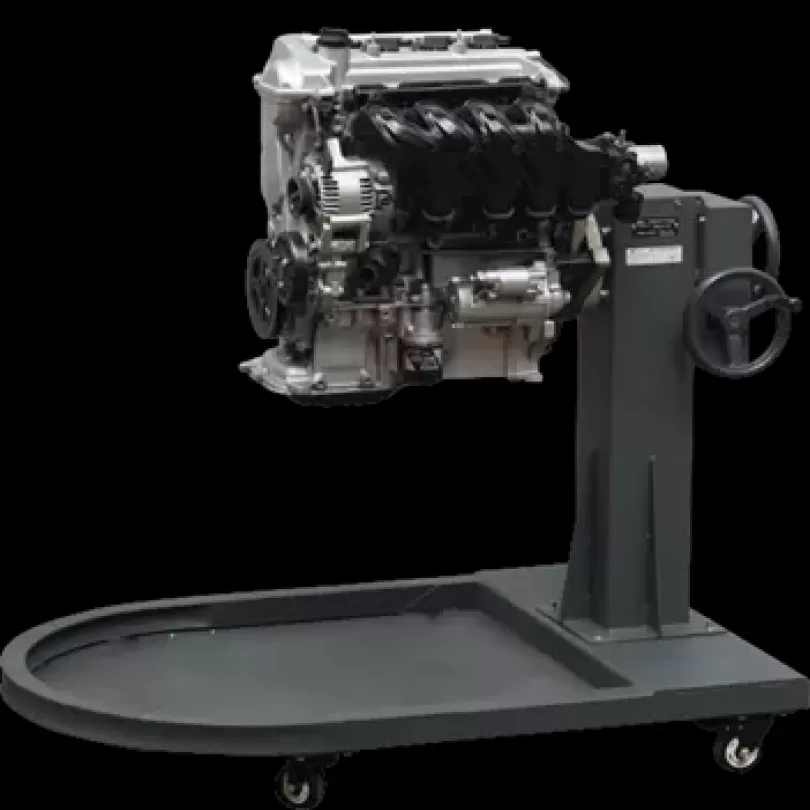

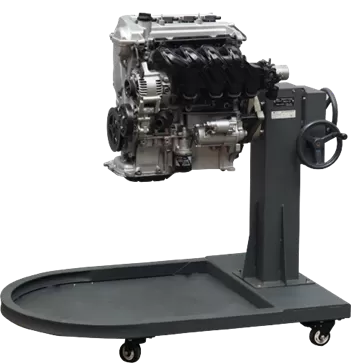

A. Động cơ phun xăng điện tử Vios và giá xoay động cơ

* Động cơ lắp trên xe Vios sản xuất năm 2017 trở lại đây:

- Động cơ qua sử dụng còn đầy đủ các bộ phận và hệ thống phần cơ khí máy và các hệ thống kèm theo như:

- Hệ thống nhiên liệu phun xăng đa điểm với giàn chia và các vòi phun xăng

- Cụm điều khiển phối khí thông minh VVTi

- Hệ thống ga điện tử ETCS-i: bao gồm cụm bướm ga điện tử

- Hệ thống đánh lửa trực tiếp với các cụm IC - Bô bin đánh lửa

- Máy khởi động

- Máy phát điện

* Giá xoay động cơ

- Giá đỡ có thể gá đặt được nhiều loại động cơ khác nhau với cơ cấu tự lựa. Giá có thể xoay 360 độ qua cơ cấu trục vít - bánh vít và bộ khóa chống tự xoay tạo điều kiện thuận lợi cho quá trình tháo lắp, sửa chữa động cơ.

- Giá xoay động cơ bao gồm các bộ phận sau:

+ Bộ đế đỡ được làm bằng thép với kết cấu cứng vững.

+ Bộ truyền trục vít - Bánh vít có hộp che bảo vệ để truyền chuyển động quay giúp cho động cơ có thể xoay 360 độ.

Thông số kỹ thuật cơ cấu trục vít- bánh vít:

Tỉ số truyền: 36

Modul ăn khớp: m=4

+ Bánh vít: Số răng Z2= 36, Bề rộng bánh vít: 30mm + Trục vít: Số mối răng Z1=1, Hệ số đường kính q=12, Chiều dài răng trục vít: 60mm, Đường kính mặt trụ chia trục vít: 48mm.

- Vật liệu chế tạo: Thép chịu lực

+ Bộ bánh xe có khóa hãm giúp cho giá đỡ có thể di chuyển dễ dàng và an toàn.

+ Trên giá có bố trí khay hứng dầu có thể tháo dời

- Giá có để đỡ được các loại động cơ cỡ lớn (4 máy, 6 máy loại thẳng hàng hoặc chữ V) với tải trọng lên tới 300Kg.

- Kích thước giá đỡ: LxWxH = 1250x800x940 mm

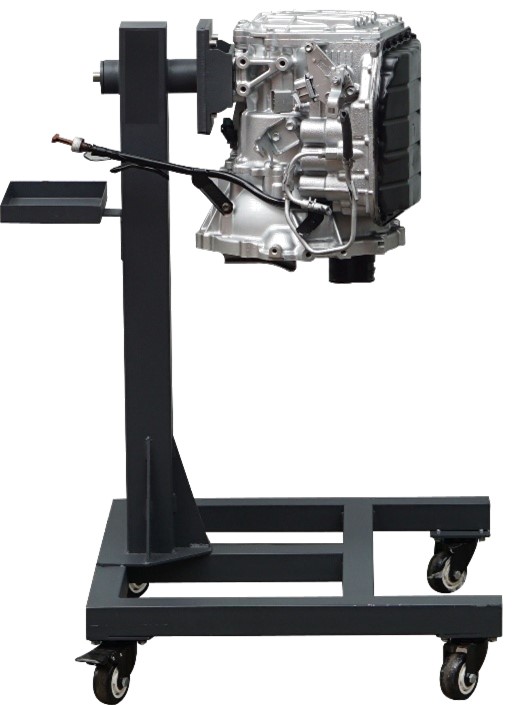

B. Hộp số tự động và giá xoay hộp số

* Hộp số tự động lắp trên động cơ Vios sản xuất năm 2017 trở lại đây

- Hộp số CVT

- Bộ biến mô

- Cụm vi sai truyền lực chính

- Các cụm bánh răng hành tinh

- Các bộ phanh, ly hợp

- Bộ truyền động vô cấp với đai và puly

- Vỏ hộp số

* Giá xoay tháo lắp hộp số

- Giá có để gá đặt được các loại hộp số khác nhau (hộp số dọc và hộp số ngang) có thể xoay 360 độ tạo điều kiện thuận lợi cho việc tháo lắp hộp số.

+ Bộ đế đỡ được làm bằng thép với kết cấu cứng vững.

+ Cơ cấu khóa bằng bu lông thuận tiện cho quá trình thao tác của học viên

+ Bộ bánh xe có khóa hãm giúp cho giá đỡ có thể di chuyển dễ dàng và an toàn.

+ Trên giá có bố trí khay để chi tiết

- Kích thước giá đỡ: LxWxH = 650x650x1000 mm

- Hệ thống khung giá bằng thép được sơn tĩnh điện.

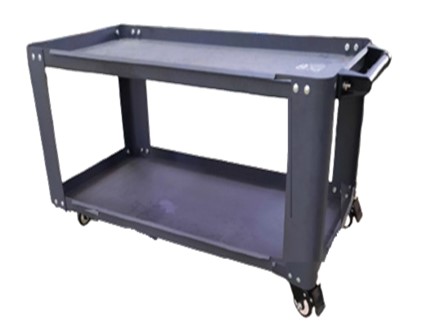

XE ĐẨY THIẾT BỊ

- Kích thước (RxSxC): 850 x 485 x 853mm

- Vật liệu: bằng thép, tay cầm bằng thép chống gỉ

- Màu sắc: xanh hoặc xám Ral 7024

- Gồm 4 bánh xe di chuyển, tải trọng 400kg

- Kệ có thể đảo ngược

- Cung cấp kèm theo khay đựng

KỆ ĐỰNG THIẾT BỊ

- Chất liệu: thép sơn tĩnh điện

- Màu sắc: xanh, cam

- Tải trọng: hỗ trợ sức chứa lên đến 500kg/tâng

- Kệ gồm 4 tầng, khung được gằng với nhau bằng các thanh giằng ngang và chéo, được hàn trực tiếp vào chân trụ

- Cung cấp kèm theo khay đựng
