MÔ HÌNH ĐỘNG CƠ PHUN XĂNG ĐIỆN TỬ KÈM HỘP SỐ TỰ ĐỘNG

Thiết bị (mô hình) cho đào tạo nghề sản xuất  theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015; ISO Hệ thống Quản lý An toàn và sức khoẻ nghề nghiệp ISO 45001:2018; Hệ thống Quản lý an toàn thông tin ISO/IEC: 27001:2022.

THÔNG SỐ KỸ THUẬT

Mô hình sản xuất với vật tư chính là linh kiện đã qua sử dụng trên các đời xe từ 2017 đến nay chất lượng còn trên 80% được làm mới, dùng để thiết kế và lắp ráp thành mô hình với hệ thống khung giá bố trí khoa học, hợp lý, đảm bảo phục vụ tốt công tác đào tạo dạy nghề

Thiết bị bao gồm:

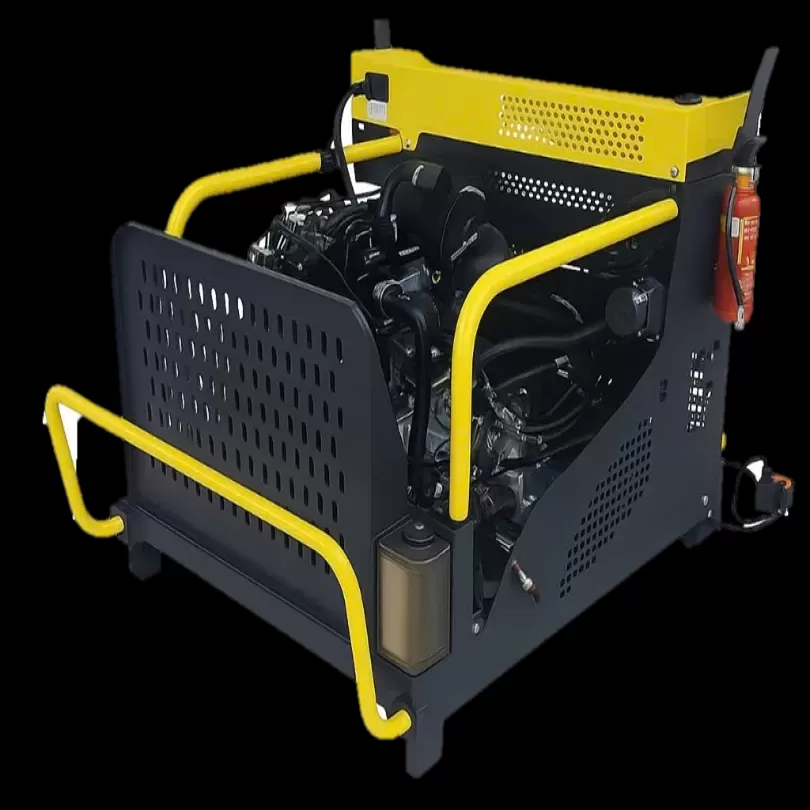

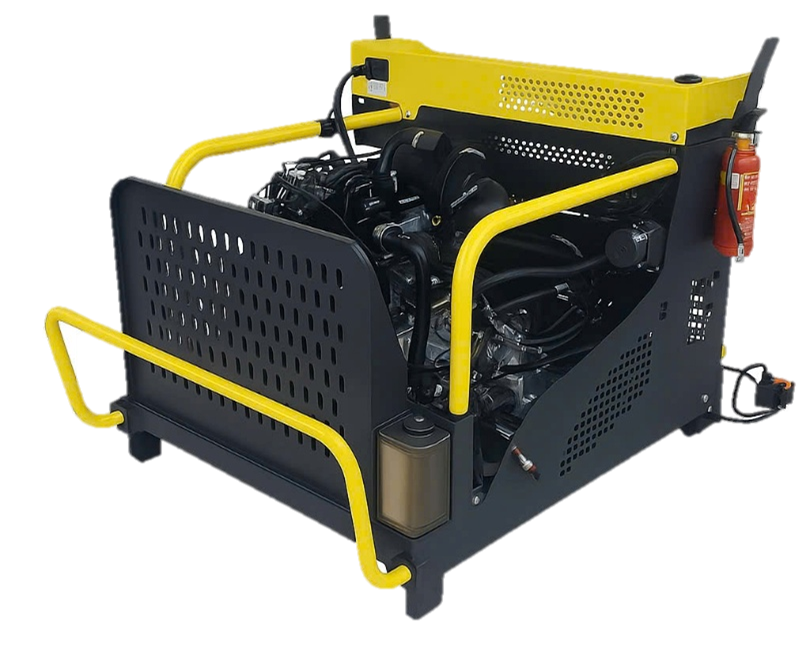

A. Mô hình động cơ phun xăng điện tử

Động cơ 4 kỳ, xi lanh thẳng hàng, còn đầy đủ các bộ phận và hệ thống phần cơ khí máy.

Động cơ kèm theo đầy đủ các hệ thống điều khiển như:

+ Hệ thống nhiên liệu phun xăng đa điểm

+ Hệ thống khởi động và hệ thống nạp điện cho ắc quy.

+ Hệ thống đánh lửa điện tử

+ Két nước và quạt làm mát, ống xả, thùng nhiên liệu bằng Inox chống ăn mòn với cảm biến mức nhiên liệu, ắc quy khởi động.

B. Hộp số tự động điều khiển điện tử

Cụm hộp số tự động bao gồm đầy đủ các bộ phận và hệ thống phần cơ khí và các hệ thống điều khiển kèm theo như: Bộ biến mô, bộ truyền hành tinh, bộ vi sai, bộ van thủy lực điều khiển số, các van điện từ…

Hệ thống điều khiển hộp số tự động

Các cảm biến điều khiển như CB tốc độ tua bin, CB nhiệt độ dầu số.

Cần và cáp điều khiển số.

Hộp số được lắp đồng bộ với động cơ với hệ thống điều khiển điện tử nguyên bản, hệ thống chẩn đoán OBD2.

C. Bộ tạo Pan điện tử (mô phỏng sự cố hệ thống điều khiển):

- Bộ tạo pan có giao diện thân thiện, dễ sử dụng, cho phép thao tác theo các chế độ nhập lỗi, tùy chỉnh, cài đặt các lỗi tổ hợp (dành cho giáo viên khi đăng nhập vào hệ thống bằng Password).

- Sử dụng kết nối không dây chuẩn Wifi để tạo nên sự đơn giản cho việc lắp đặt và sử dụng.

- Bộ tạo pan có khả năng giao tiếp, đồng bộ hóa với các bộ tạo pan khác thông qua giao tiếp Wifi chuẩn IEEE 802.11 tần số 2.4 GHz và trạm thu wifi được kết nối với máy tính thông qua chuẩn giao tiếp USB, qua đó cho phép mở rộng và kết nối các thiết bị thành hệ thống thực tập đồng bộ, giúp giáo viên dễ dàng kiểm soát, kiểm tra và đánh giá kết quả thực tập của các học viên

- Thực hiện các phép tạo pan và đo trực tiếp mà không cần tháo, dỡ với các bộ giắc chờ cho phép dễ dàng lấy các tín hiệu để chẩn đoán. Các tính năng tạo pan bao gồm:

• Tạo lỗi đứt dây tín hiệu.

• Tạo lỗi tín hiệu chập chờn.

• Tạo lỗi tín hiệu bị chạm mát.

• Tạo lỗi sai giá trị điện áp của tín hiệu.

• Tạo lỗi sai tín hiệu điều khiển xung điện

- Bộ tạo pan bao gồm:

• 01 màn hình LCD 3.2 inch TFT, độ phân giải 320x240 pixels, hiển thị thông tin mã lỗi cài đặt.

• 01 phím điều hướng sử dụng loại núm xoay vô cấp cùng với các menu hiển thị trên màn hình dạng con trượt để nhập lỗi (pan) cho hệ thống. Có thể cài đặt lỗi đơn hoặc lỗi tổ hợp, các lỗi tổ hợp có thể được tùy chỉnh theo yêu cầu của giáo viên.

• 24 đèn LED báo lỗi được chọn, các đèn LED chỉ báo lỗi khi giáo viên lựa chọn và có thể tắt đi khi đã chọn lỗi xong, có thể reset lỗi để hệ thống hoạt động bình thường.

• Bộ thu tín hiệu WIFI - cổng giao tiếp USB (kết nối với máy vi tính cho phép giáo viên có thể tạo lỗi gián tiếp từ xa thông qua máy tính)

• 24 Cực đo kiểm, lấy tín hiệu bằng giắc 2mm.

• Cổng giao tiếp YD55-53 tích hợp toàn bộ dây nguồn để kết nối với các thiết bị, panel, module đào tạo (chuẩn kết nối chung cho phép bộ tạo pan điện tử có ghép nối các các thiết bị đào tạo khác nhau)

• Đĩa cài đặt phần mềm, hướng dẫn sử dụng

+ Bảng panel điều khiển:

- Được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Trên mặt panel có bố trí giắc chẩn đoán điện tử OBD, khóa điện, bảng táp lô

Tất cả các hệ thống hoạt động bình thường. Mô hình sử dụng hệ thống điều khiển điện tử nguyên bản theo xe với hệ thống chẩn đoán điện tử, có thể kết nối với hầu hết các thiết bị chẩn đoán chuyên dùng.

Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển

Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình.

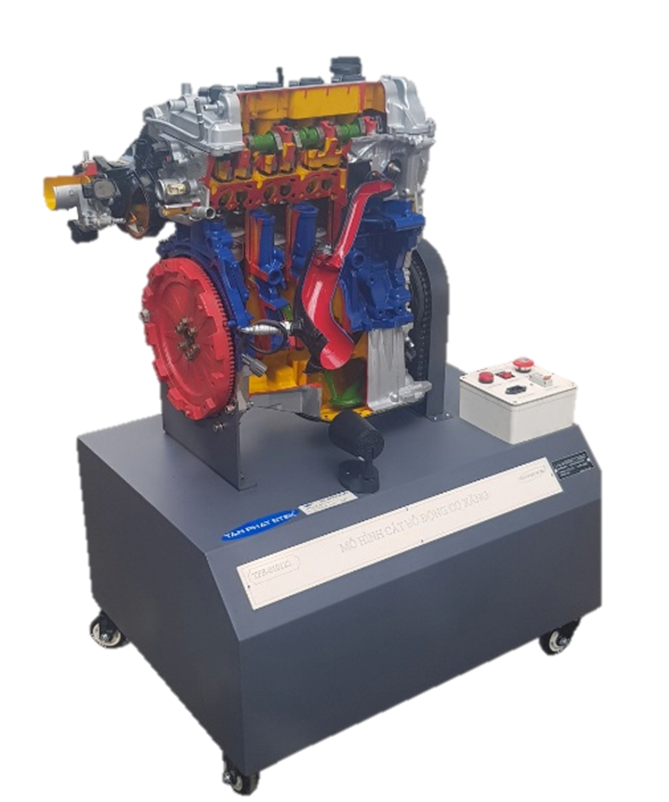

D. Mô hình cắt bổ

Mô hình cắt bổ này được cắt ghép cẩn thận cho mục đích đào tạo, được sơn chuyên nghiệp với nhiều màu sắc khác nhau để phân biệt rõ hơn các bộ phận.

• 4 xi lanh thẳng hàng

• Dung tích: 1.25 L (G4LA)

• Trục cam trên - OHC

• Đánh lửa điện tử

• Phun điện tử đa điểm

• Hộp số có vi sai 5F + R +
