MÔ HÌNH ĐỘNG CƠ PHUN XĂNG ĐIỆN TỬ HYUNDAI 2017 I10 CÓ HỘP SỐ TỰ ĐỘNG ĐI KÈM DÙNG ĐỂ THÁO LẮP ĐẦY ĐỦ CÁC BỘ PHẬN VÀ GIÁ XOAY

Thiết bị (mô hình) cho đào tạo nghề sản xuất  theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015; ISO Hệ thống Quản lý An toàn và sức khoẻ nghề nghiệp ISO 45001:2018; Hệ thống Quản lý an toàn thông tin ISO/IEC: 27001:2022.

THÔNG SỐ KỸ THUẬT

Mô hình sản xuất với vật tư chính là linh kiện đã qua sử dụng lắp trên xe Hyundai i10 của đời xe từ 2017 đến nay chất lượng còn trên 80%, được làm mới dùng để thiết kế, chế tạo và lắp ráp thành mô hình với hệ thống khung giá bố trí khoa học, hợp lý, đảm bảo thẩm mỹ và chất lượng phục vụ tốt cho công tác đào tạo nghề.

- Bộ thiết bị bao gồm các phần:

A. Động cơ phun xăng điện tử Hyundai 2017 i10

- Động cơ bao gồm các bộ phận và hệ thống phần cơ khí máy như: Thân máy, nắp máy, các te, cơ cấu phối khí, cơ cấu trục khuỷu thanh truyền, cụm piston - xi lanh, bơm dầu, bơm nước và các hệ thống kèm theo như:

- Hệ thống nhiên liệu phun xăng đa điểm với giàn chia và các vòi phun xăng

- Hệ thống đánh lửa trực tiếp với các cụm IC - Bô bin đánh lửa

- Máy phát điện

- Máy khởi động điện

B. Hộp số tự động

Bao gồm các chi tiết như: Vỏ hộp số, các cụm bánh răng hành tinh truyền động, các cụm phanh và ly hợp chuyển số, cơ cấu gài số, bộ điều khiển thủy lực, bộ vi sai cầu chủ động

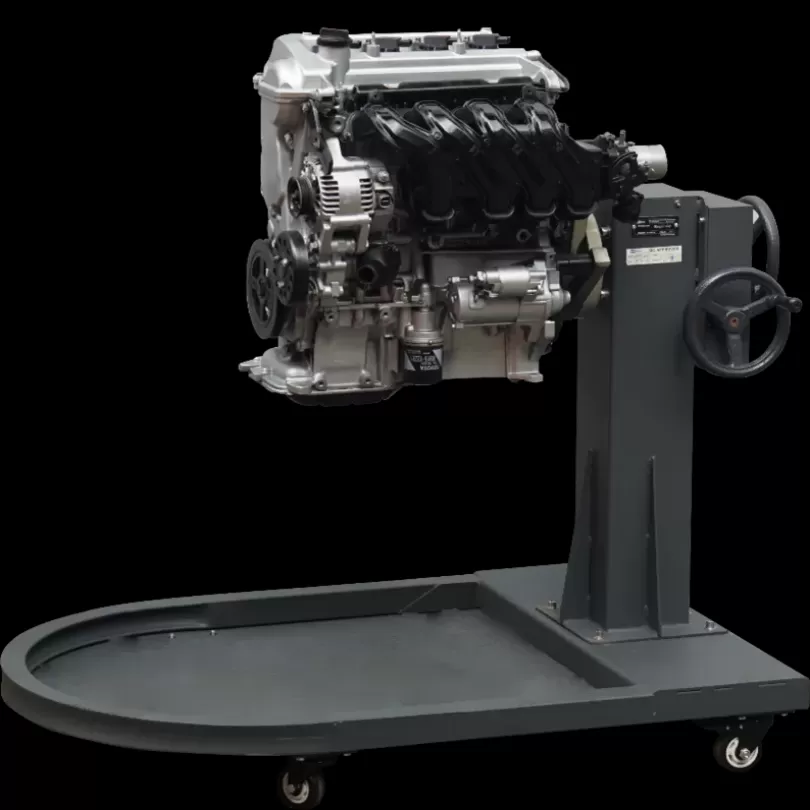

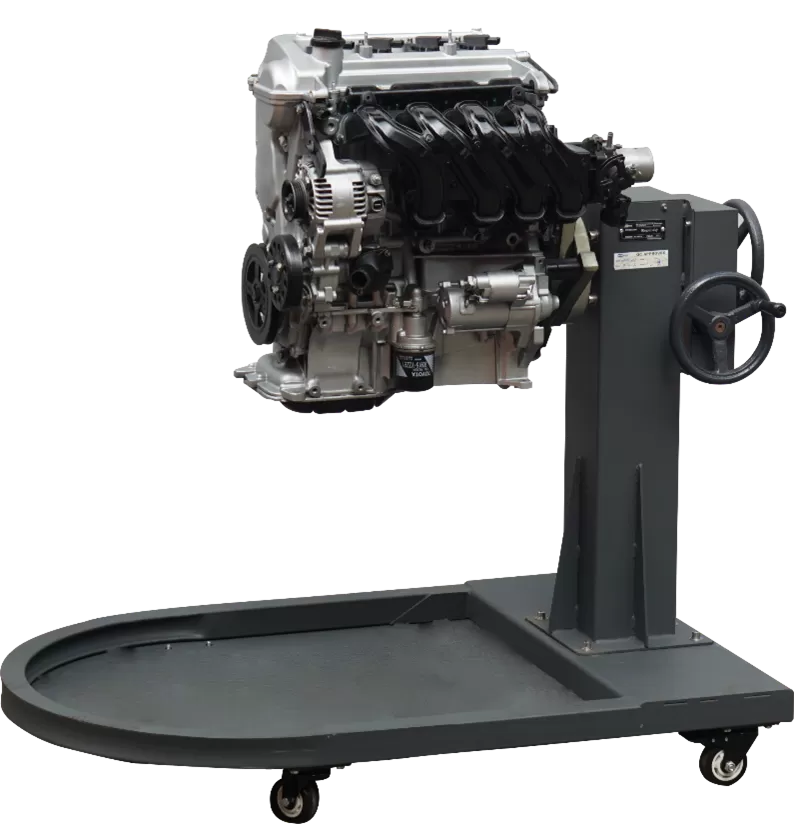

C. Phần giá xoay tháo lắp động cơ

Giá đỡ có thể gá đặt được nhiều loại động cơ khác nhau với cơ cấu tự lựa. Giá có thể xoay 360 độ qua cơ cấu trục vít - bánh vít và bộ khóa chống tự xoay tạo điều kiện thuận lợi cho quá trình tháo lắp, sửa chữa động cơ.

- Giá xoay động cơ bao gồm các bộ phận sau:

+ Bộ đế đỡ được làm bằng thép với kết cấu cứng vững.

+ Bộ truyền trục vít - Bánh vít có hộp che bảo vệ để truyền chuyển động quay giúp cho động cơ có thể xoay 360 độ.

Thông số kỹ thuật cơ cấu trục vít- bánh vít:

Tỉ số truyền: 36 Modul ăn khớp: m=4

+ Bánh vít: Số răng Z2= 36, Bề rộng bánh vít: 30mm + Trục vít: Số mối răng Z1=1, Hệ số đường kính q=12, Chiều dài răng trục vít: 60mm, Đường kính mặt trụ chia trục vít: 48mm.

- Vật liệu chế tạo: Thép chịu lực

+ Bộ đồ gá có thể gá đặt được nhiều loại động cơ khác nhau với cơ cấu tự lựa với 04 thanh đỡ và 04 khâu cách.

+ Bộ bánh xe có khóa hãm giúp cho giá đỡ có thể di chuyển dễ dàng và an toàn.

+ Trên giá có bố trí khay hứng dầu có thể tháo dời

- Giá có để đỡ được các loại động cơ cỡ lớn (4 máy, 6 máy loại thẳng hàng hoặc chữ V) với tải trọng lên tới 300Kg.

- Kích thước giá đỡ: LxWxH = 1250x800x940 mm

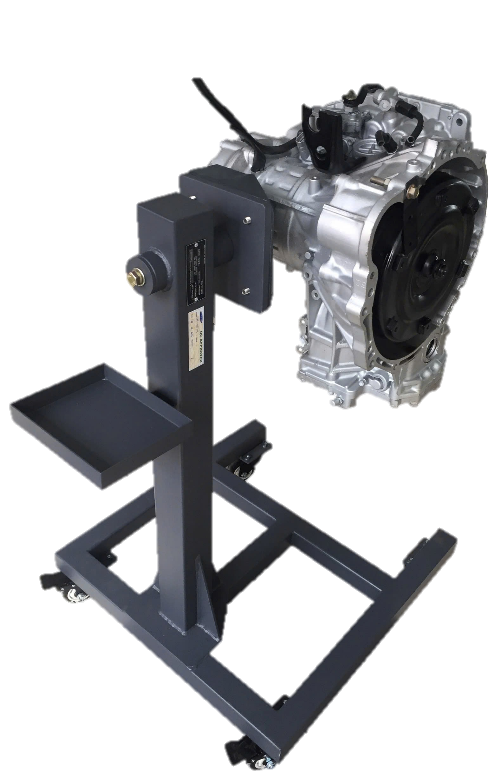

D. Phần giá tháo lắp hộp số

- Giá đỡ có thể xoay 360 độ và gá đặt được nhiều loại hộp số khác nhau tạo điều kiện thuận lợi cho quá trình tháo lắp, sửa chữa hộp số.

- Trên giá có bố trí khay hứng dầu có thể tháo dời

- Giá được chế tạo bằng thép đảm bảo độ cứng vững cao, có thể đỡ hộp số với tải trọng từ 50 đến 100 Kg.

- Giá đỡ được xử lý bề mặt, sơn tĩnh điện và có bánh xe để tiện di chuyển.

Mô hình kèm theo tài liệu hướng dẫn sử dụng, bảo trì, bảo dưỡng

XE ĐẨY THIẾT BỊ

- Kích thước (RxSxC): 850 x 485 x 853mm

- Vật liệu: bằng thép, tay cầm bằng thép chống gỉ

- Màu sắc: xanh hoặc xám Ral 7024

- Gồm 4 bánh xe di chuyển, tải trọng 400kg

- Kệ có thể đảo ngược

- Cung cấp kèm theo khay đựng

KỆ ĐỰNG THIẾT BỊ

- Chất liệu: thép sơn tĩnh điện

- Màu sắc: xanh, cam

- Tải trọng: hỗ trợ sức chứa lên đến 500kg/tâng

- Kệ gồm 4 tầng, khung được gằng với nhau bằng các thanh giằng ngang và chéo, được hàn trực tiếp vào chân trụ

- Cung cấp kèm theo khay đựng
