MÔ HÌNH ĐÀO TẠO ĐỘNG CƠ GDI LEXUS

Thiết bị (mô hình) cho đào tạo nghề sản xuất  theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015; ISO Hệ thống Quản lý An toàn và sức khoẻ nghề nghiệp ISO 45001:2018; Hệ thống Quản lý an toàn thông tin ISO/IEC: 27001:2022.

THÔNG SỐ KỸ THUẬT

Mô hình sản xuất với vật tư chính là linh kiện đã qua sử dụng lắp trên xe Lexus của đời xe từ 2012 đến nay chất lượng còn trên 80%, được làm mới dùng để thiết kế, chế tạo và lắp ráp thành mô hình với hệ thống khung giá bố trí khoa học, hợp lý, đảm bảo thẩm mỹ và chất lượng phục vụ tốt cho công tác đào tạo nghề.

Thiết bị bao gồm:

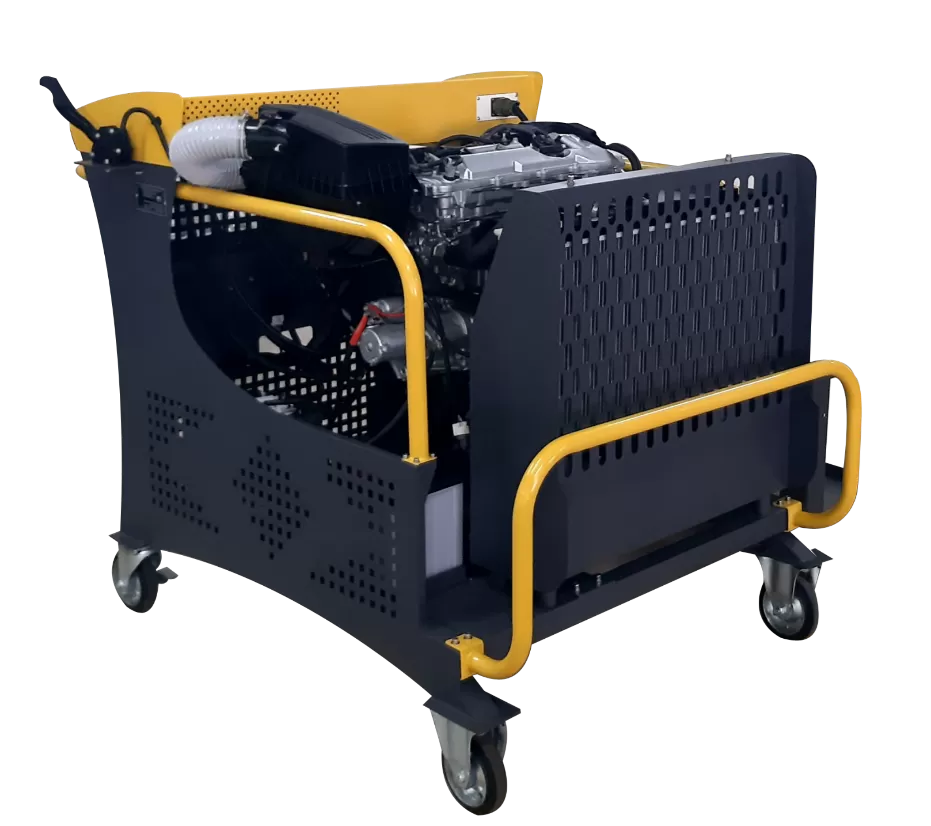

A. Mô hình động cơ với hệ thống phun xăng trực tiếp GDI.

Các thiết bị điện, điển tử điều khiển gồm:

- ECU điều khiển động cơ

- Cảm biến nhiệt độ khí nạp, lưu lượng khí nạp

- Cảm biến vị trí bướm ga

- Van điều khiển phối khí

- Cảm biến vị trí trục cam

- Cảm biến vị trí trục khuỷu

- Các vòi phun xăng trực tiếp

- Cảm biến nhiệt độ nước làm mát

- Các bugi đánh lửa

- Các Bô bin đánh lửa

- Bơm cao áp điều khiển điện tử

- Cảm biến áp suất nhiên liệu

- Bơm xăng và phao báo nhiên liệu

- Giắc chẩn đoán OBD

- Đồng hồ táp lô hiển thị thông tin

- Máy khởi động

- Máy phát điện

01 Hộp rơ le cầu chì với 6 rơ le và 11 cầu chì, có thể chuyển đổi linh hoạt giữa cầu chì và rơ le

01 Két nước và quạt két nước

01 Thùng nhiên liệu bằng Inox chống ăn mòn

01 Ắc quy khởi động

01 Bình cứu hỏa mini phòng khi có sự cố

+ Bảng panel điều khiển:

- Được gia công bằng máy cắt CNC trên chất liệu phíp compact, đảm bảo độ bền đẹp. Trên mặt panel có bố trí khoá điện, đồng hồ đo điện áp, đồng hồ áp suất nhiên liệu thấp áp và đồng hồ táp lô hiển thị thông tin hoạt động của động cơ như áp suất dầu, mức nhiên liệu, báo nạp ắc quy, đèn Check Engine, giắc chẩn đoán điện tử OBD, công tắc khẩn cấp

Tất cả các hệ thống hoạt động bình thường. Mô hình sử dụng hệ thống điều khiển điện tử nguyên bản theo xe với hệ thống chẩn đoán điện tử, có thể kết nối với hầu hết các thiết bị chẩn đoán chuyên dùng.

Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển

Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình.

B. Bộ tạo Pan điện tử (mô phỏng sự cố hệ thống điều khiển):

- Bộ tạo pan có giao diện thân thiện, dễ sử dụng, cho phép thao tác theo các chế độ nhập lỗi, tùy chỉnh, cài đặt các lỗi tổ hợp (dành cho giáo viên khi đăng nhập vào hệ thống bằng Password).

- Sử dụng kết nối không dây chuẩn Wifi để tạo nên sự đơn giản cho việc lắp đặt và sử dụng.

- Bộ tạo pan có khả năng giao tiếp, đồng bộ hóa với các bộ tạo pan khác thông qua giao tiếp Wifi chuẩn IEEE 802.11 tần số 2.4 GHz và trạm thu wifi được kết nối với máy tính thông qua chuẩn giao tiếp USB, qua đó cho phép mở rộng và kết nối các thiết bị thành hệ thống thực tập đồng bộ, giúp giáo viên dễ dàng kiểm soát, kiểm tra và đánh giá kết quả thực tập của các học viên

- Thực hiện các phép tạo pan và đo trực tiếp mà không cần tháo, dỡ với các bộ giắc chờ cho phép dễ dàng lấy các tín hiệu để chẩn đoán. Các tính năng tạo pan bao gồm:

• Tạo lỗi đứt dây tín hiệu.

• Tạo lỗi tín hiệu chập chờn.

• Tạo lỗi tín hiệu bị chạm mát.

• Tạo lỗi sai giá trị điện áp của tín hiệu.

• Tạo lỗi sai tín hiệu điều khiển xung điện

- Bộ tạo pan bao gồm:

• 01 màn hình LCD 3.2 inch TFT, độ phân giải 320x240 pixels, hiển thị thông tin mã lỗi cài đặt.

• 01 phím điều hướng sử dụng loại núm xoay vô cấp cùng với các menu hiển thị trên màn hình dạng con trượt để nhập lỗi (pan) cho hệ thống. Có thể cài đặt lỗi đơn hoặc lỗi tổ hợp, các lỗi tổ hợp có thể được tùy chỉnh theo yêu cầu của giáo viên.

• 24 đèn LED báo lỗi được chọn, các đèn LED chỉ báo lỗi khi giáo viên lựa chọn và có thể tắt đi khi đã chọn lỗi xong, có thể reset lỗi để hệ thống hoạt động bình thường.

• Bộ thu tín hiệu WIFI - cổng giao tiếp USB (kết nối với máy vi tính cho phép giáo viên có thể tạo lỗi gián tiếp từ xa thông qua máy tính)

• 24 Cực đo kiểm, lấy tín hiệu bằng giắc 2mm. .

• Cổng giao tiếp Y2M-50TK tích hợp toàn bộ dây nguồn để kết nối với các thiết bị, panel, module đào tạo (chuẩn kết nối chung cho phép bộ tạo pan điện tử có ghép nối các các thiết bị đào tạo khác nhau)

• Đĩa cài đặt phần mềm, hướng dẫn sử dụng
